STRUKTUR DIAGRAM PONSEL
FUNGSI DAN GEJALA KERUSAKAN KOMPONEN
Pada artikel kali ini Dzatmiko Blog akan memberikan penjelasan mengenai struktur diagram ponsel beserta fungsi dan gejala kerusakan dari setiap komponen yang terdapat pada perangkat ponsel. Struktur diagram ponsel ini jika kita melihatnya secara umum maka tidak ada bedanya, karena pada dasarnya struktur diagram yang terdapat pada seluruh perangkat ponsel adalah sama, yang membedakan dari masing-masing struktur diagram tersebut adalah bentuk dan posisi serta ada beberapa tambahan komponen dan system.
Baca juga:
Pengenalan dan Pengukuran Komponen Elektronika Dasar Ponsel
Arti dan Istilah Bahasa Dalam Handphone Seluler

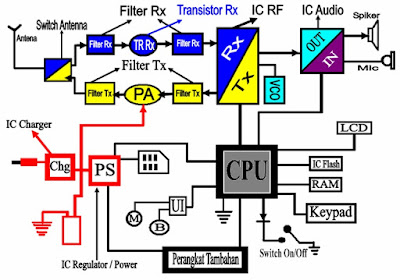

1. Dasar Struktur Diagram Ponsel
Dasar struktur diagram ponsel ini adalah dasar dari semua struktur diagram perangkat telekomunikasi ponsel yang ada di dunia, baik untuk diagram ponsel GSM maupun CDMA.
Fungsi-fungsi Komponen Ponsel Secara Umum
Antenna
Fungsinya Sebagai Perubah Signal Frequency Radio Menjadi Signal Listrik.
Switch Antenna
Fungsinya sebagai Duplixer / Pemisah antara Signal RX (Penerimaan) dengan Signal TX (Pemancaran), dan bisa juga disebut sebagai Terminal pada Pesawat telepon Selular.
Filter RX
Fungsinya Sebagai penyaring / pembagi frekwensi yang diinginkan / yang akan diterima, agar sinyal menjadi lebih bersih yang akan diterima oleh Pesawat Telepon Selular.
IC RF Processor
Fungsinya Sebagai pengontrol sinyal RX (masuk) dan TX(keluar), agar setiap bagian dapat bekerja baik, Komponen ini terdiri dari beberapa bagian seperti : IF, MIXER, OSCILATOR, DETECTOR, ENCODER, DECODER, AFC, TONE FREQUENCY, SQUELCH.
VCO (Voltage Control Oscillator)
Fungsinya : Sebagai Oscillator / Pembangkit frekwensi yang akan dikirim melalui bagian TX (Pemancaran) dan memeriksa Frekwensi yang masuk melalui bagian RX (Penerimaan) agar tetap sama dengan yang di pancarkan. Dan juga untuk mengatur tegangan pulsa dari RF Signal Processor.
Filter TX
Fungsinya Sebagai penyaring / pembagi frekwensi yang akan dikirim atau di pancarkan sebelum diperkuat lagi oleh komponen lain yang terdapat di dalam Pesawat Telepon Selular
IC P.A (Power Amplifier)
Fungsinya Sebagai penguat Akhir signal yang akan di pancarkan melalui komponen switch antena yang terdapat didalam Pesawat Telepon Selular
Power Detector
Adalah transistor yang mendeteksi, kuat lemahnya Signal dan mengirimkan data kepada CPU untuk diolah dan kemudian memberikan data keseluruh komponen terkait, Khususnya dengan Hardware yang berkaitan dengan Signal.
IR T/R Dioda
Fungsinya sebagai pemancar dan penerimaan frequency data dengan menggunakan cahaya infra merah, digunakan untuk mengiring dan menerima data aplikasi software, tanpa perlu kabel data.
Blutooth
Komponen ini berfungsi sebagai pemancar dan penerimaan frekuensi data dengan menggunakan gelombang radio atau gelombang frekuensi dengan fungsi- fungsi yang hampir sama dengan infra red.
Speaker
Adalah suatu alat untuk keluarnya suara yang sebelumnya hanyalah getaran listrik dan diubah menjadi suara dengan melalui IC Audio, yang diterima oleh CPU untuk mengeluarkan suara yang terdapat dalam Pesawat Telepon Selular.
Microphone
Adalah suatu alat untuk berbicara dan cara kerjanya ialah mengubah getaran suara menjadi getaran listrik agar suara yang diterima bisa diproses oleh komponen Pesawat Telepon Selular lainnya.
Simcard
Adalah Identitas diri dari setiap Pesawat Telepon Selular yang sedang aktif tergantung dari provider sim card yang digunakan, dengan cara diproses oleh CPU yang terdapat dalam Pesawat telepon Selular.
C.P.U (Central Processing Unit)
Adalah Pusat pengolahan data yang terdapat pada seluruh elemen atau komponen yang bekerja didalam Pesawat Telepon Selular seperti memerintah komponen terkait untuk bekerja sesuai kebutuhan dan dapat menerima informasi dari masing – masing komponen Contoh : Memerintahkan IC Power Supply untuk mensupply Tegangan/ arus keseluruh bagian Pesawat Telepon Selular, memerintahkan LCD untuk menampilkan Aktifitas pada Pesawat Telepon Selular, memerintahkan IC Flash untuk menyimpan data dan mengeluarkannya pada saat dibutuhkan, memeriksa data dari Sim Card yang masuk melalui IC Power Supply, menerima perintah data dari Keypad untuk di proses.
RAM (Random Access Memory)
Adalah tempat menyimpan data sementara dan membantu kinerja CPU.semakin besar kapasitas RAM semakin baik kinerja CPU.
IC Flash
Adalah tempat penyimpanan Data pada Pesawat Telepon Selular, yang sifatnya sementara karena datanya dapat dirubah ataupun ditambah.
EEPROM (Electricaly Erase Programable Read Only Memory)
Adalah tempat penyimpanan data utama yang permanent atau data pabrik, dan bekerja tidak dengan ada atau tidak adanya arus listrik pada ponsel, karena mempunyai daya listrik tersendiri. Sedangkan letaknya terdapat pada IC AUDIO.
IC Regulator / Power Supply
Berfungsi untuk mengatur tegangan, agar dapat diatur sesuai kebutuhan masing- masing komponen terkait, dan juga sebagai pengkontrol dari IC Charging yang dikendalikan oleh CPU.
IC Charger
Adalah komponen yang bekerja secara otomais pada saat pengisian dan kerjanya hanya untuk mengisi tegangan battry yang dikendalikan oleh CPU melalui IC Regulator.
IC Audio
Fungsinya Sebagai pengolah sinyal suara yang masuk dari IC RF, diperkuat dan diteruskan ke Speaker, memperkuat getaran suara yang telah dirubah
Mic menjadi getaran listrik kemudian diteruskan ke IC RF, menjalankan perintah dari CPU dan Pada IC Audio juga terdapat PCM ( Pulse Code Module ) dan EEPROM yang berfungsi membaca kode sinyal yang datang dari operator untuk disesuaikan dengan Imei Ponsel juga menyimpan data- data yang bersifat permanen seperti : Imei, Phone Code, Sec.Code.
LCD (Liquit Cell Disply)
Komponen ini berfungsi sebagai alat yanga akan menampilkan semua kegiatan / aktifitas dari pada Pesawat Telepon Selular.
Keypad
Komponen ini berfungsi sebagai alat yang memberikan perintah data kepada CPU untuk di proses dan akan dikirimkan kepada komponen lain yang terkait pada ponsel.
IC Interface
Fungsinya sebagai pengontrol data yang diperintahkan oleh CPU untuk Vibrator, Buzzer, lampu dan bersifat sebagai saklar otomatis dalam Pesawat Telepon Selular.
Battery
Fungsinya sebagai Sumber Arus listrik atau Tegangan yang diperlukan untuk memberikan arus listrik kepada Ponsel.
Flexible
Fungsinya sebagai penghubung antara komponen satu dengan komponen lainnya.
Demikian Artikel singkat dari Dzatmiko Blog tentang Fungsi Dan Gejala Kerusakan Komponen HP, Semoga dapat bermanfaat.
